[3DP] Snapmaker 레일 분해: 유지 보수

2026.06.03

Z축  마운트가 좌우로 흔들린다. 이 것 때문에 X 축 전체가 많이 흔들린다.

손으로 흔들어 봤을 때 Z > X > Y 순으로 유격이 있다.

자료를 찾을 수 없어 그냥 분해

1. 모터쪽 볼트 4개를 풀고 가이드 윗쪽 볼트 2개를 풀면 그냥 분해된다.

2. 플라스틱 베이링에 1자 볼트를 조인다

 확실히 Z축이 약간 풀려 있다.

3. X, Y는 깨끗한데, Z축이 시커멓다.

 휴지로 닦은 후 다이소 그리스를 발라 줬다.

---

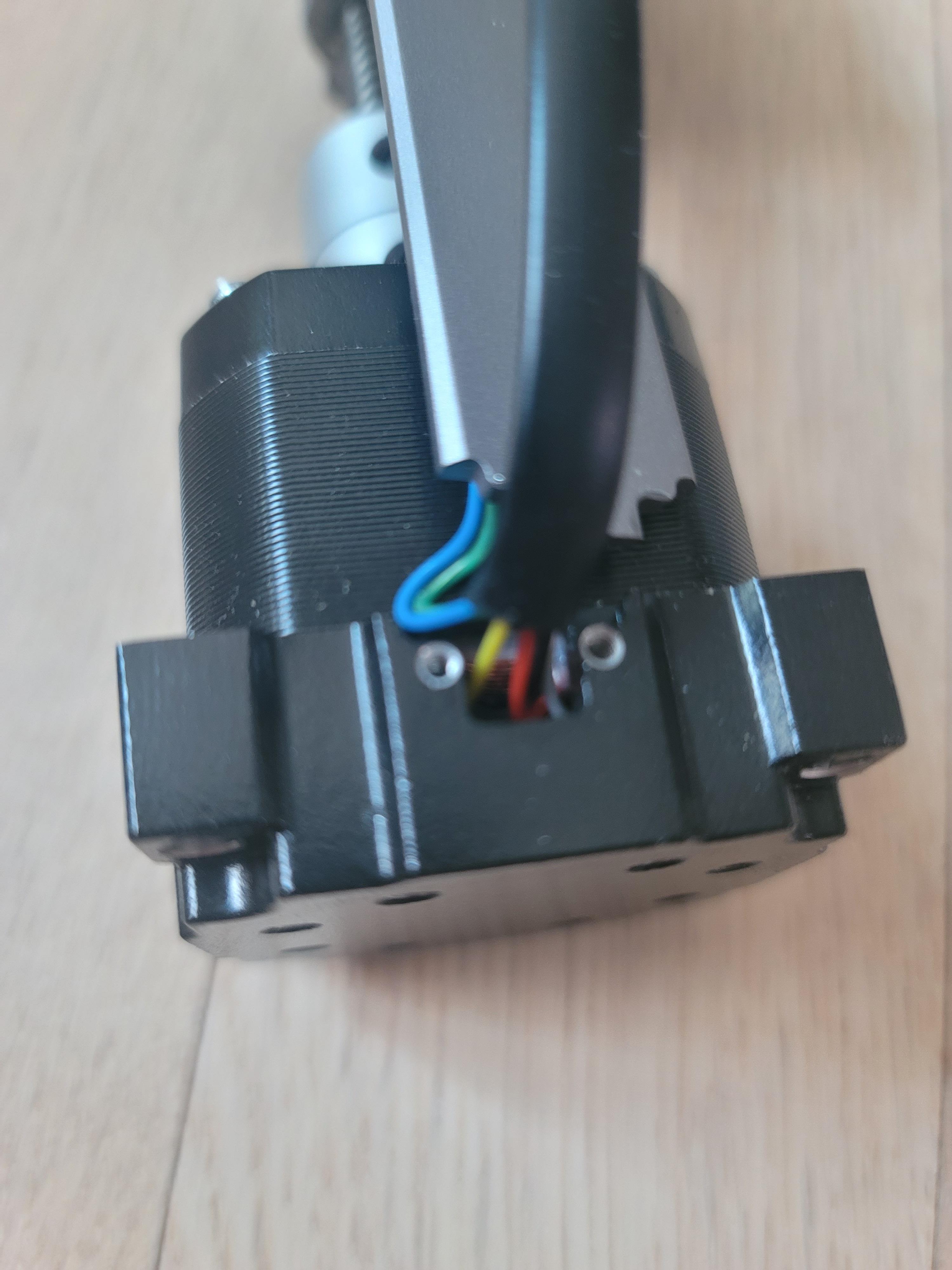

각 축은 RJ25 (6pin) 를 사용한다.

"흰검빨노" 모터, "파녹"은 Min 스위치와 연결된 것 같다.

2.0의 딱딱한 케이블과 커넥터 보다는 original이 더 좋아 보인다.



모듈은 RJ45(8pin) 사용

---

분해 관련 영상

https://support.snapmaker.com/hc/en-us/articles/360046636173-Repair-tutorial-for-Snapmaker-Original

Repair tutorial for Snapmaker Original

https://www.youtube.com/watch?v=VGHmYdW7LPw

팬소리가 너무 시끄러워 지금 빼고 사용하는데 댓글에서도 같은 증상을 말한다.

팬을 바꿔야 할 듯



https://www.youtube.com/watch?v=OcgtivBf4sw



여기서는 모터쪽이 아닌 반대쪽을 풀고 커플러를 푼다. !??
