[3DP] A1 hotend 고장 및 수리

2026.01.01

새로산 스팟 용접기를 여기에 사용할 수 있을까 싶어 검색.

결론: 구리는 열전도가 높아서 포터블로는 불가능

NTC 센서: 납땜으로 해도 온도 편차가 거의 없음

열전대: 두 금속의 접합부로 온도 측정하는 것이라 문제가 될 수 있음



3D 프린터에서 흔히 쓰이는 온도 센서, 끝이 유리관으로 된 타입은 대부분 **NTC 서미스터(Negative Temperature Coefficient Thermistor)**입니다.

---

🔍 특징

• 재질: 내부는 세라믹 반도체 재질(산화금속 기반), 외부 리드선은 주석도금 구리선이 일반적입니다.
• 구조: 작은 서미스터 칩을 유리관으로 밀봉해 고온·습기·화학적 손상으로부터 보호.
• 온도 범위: 보통 300 ℃ 이하까지 안정적으로 측정 가능 → 3D 프린터 히터 블록에 적합.
• 정밀도: ±1~2 ℃ 정도의 정확도로, 프린터 제어에는 충분.

---

📌 왜 유리관인가?

• 내열성: 플라스틱 몰딩보다 고온에서 안정적.
• 내습성: 유리 밀봉으로 습기 침투 방지.
• 내구성: 반복적인 열충격에도 센서 특성이 잘 유지됨.

---

⚡ 정리

• 일반적인 3D 프린터용 유리관 센서는 NTC 서미스터.
• 리드선은 주석도금 구리선으로 되어 있어 납땜 연결이 용이.
• 따라서 납땜으로 수리해도 큰 문제는 없으며, 온도 오차는 미세한 수준에 그칩니다.



---

2025.12.29

일단 2개 $18 정도 되는 OEM 제품은 주문 했다.

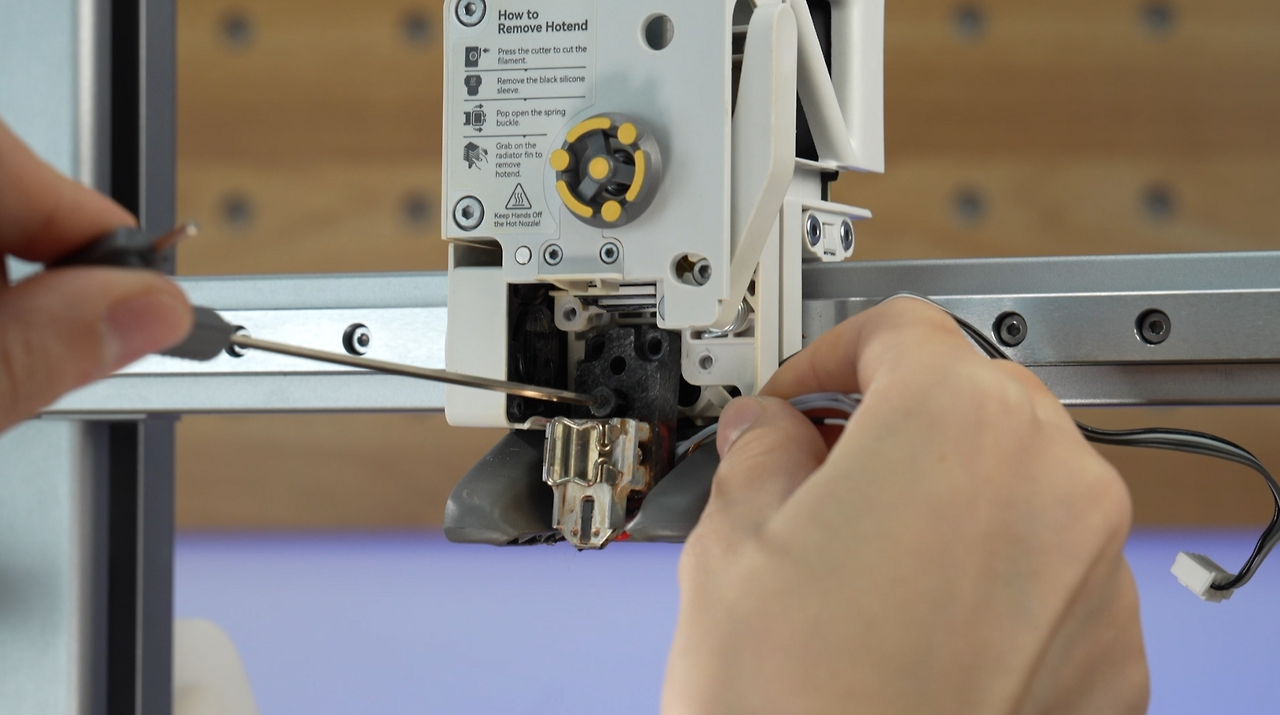

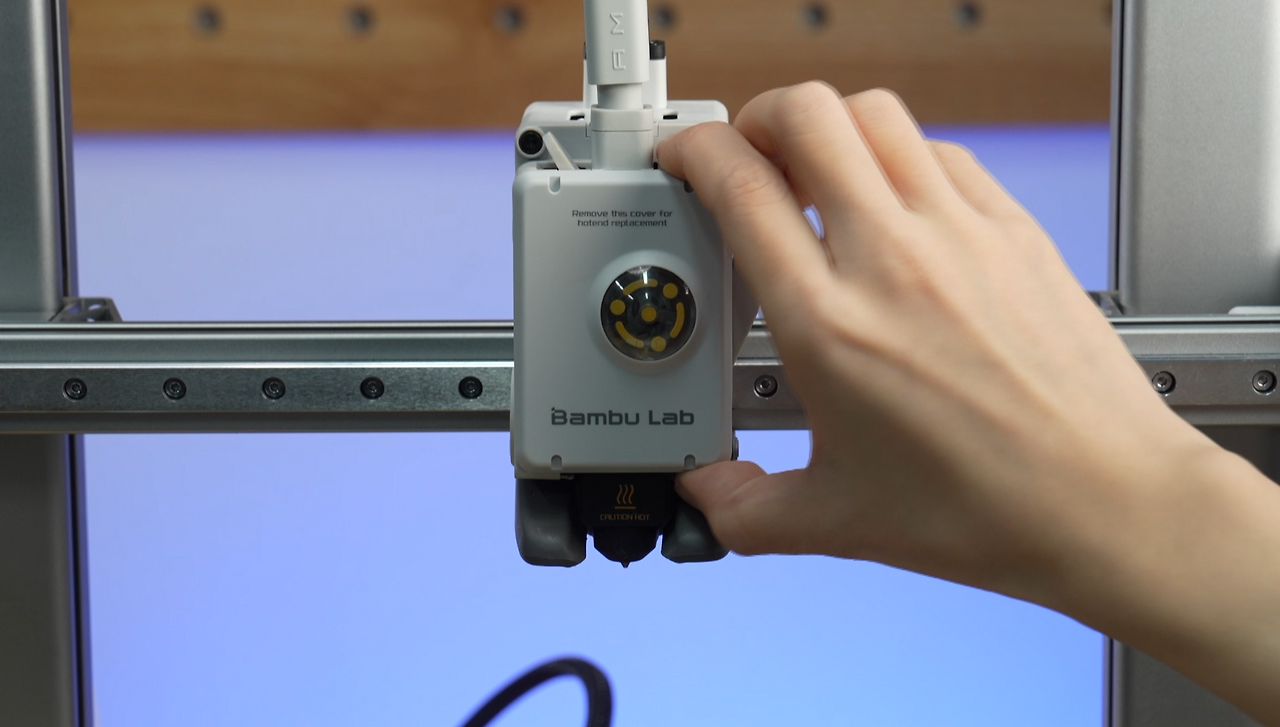

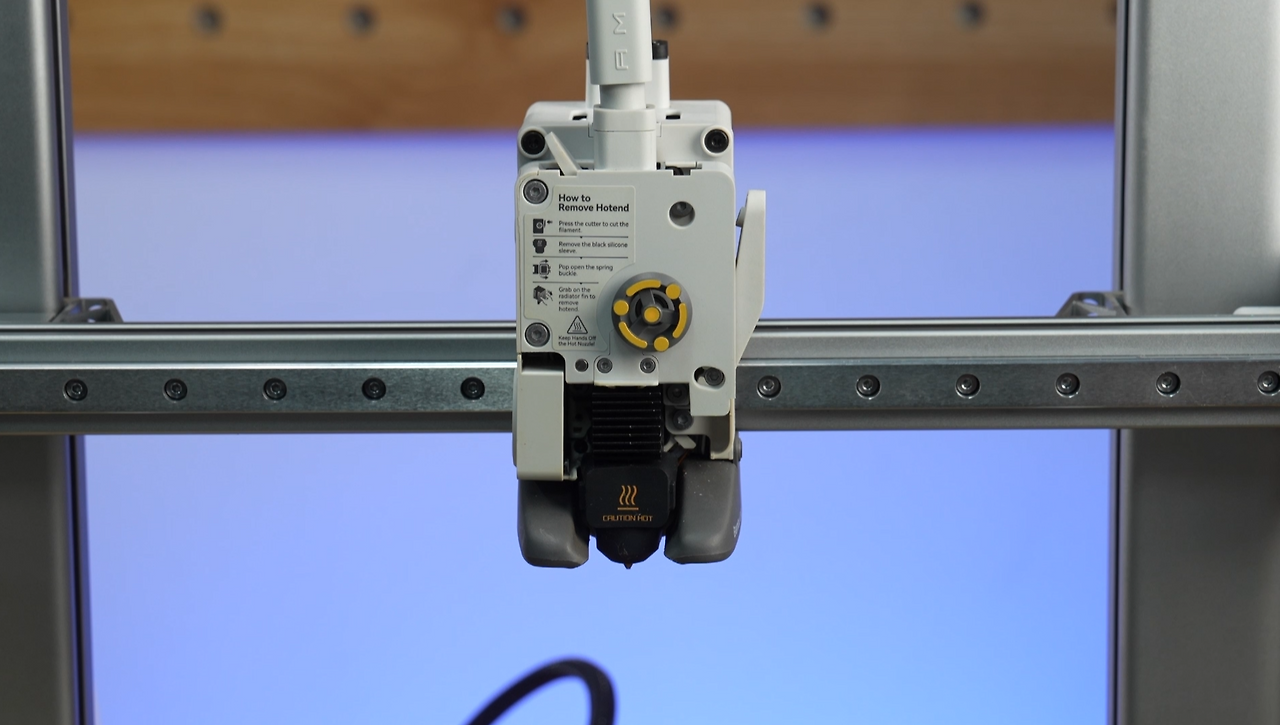

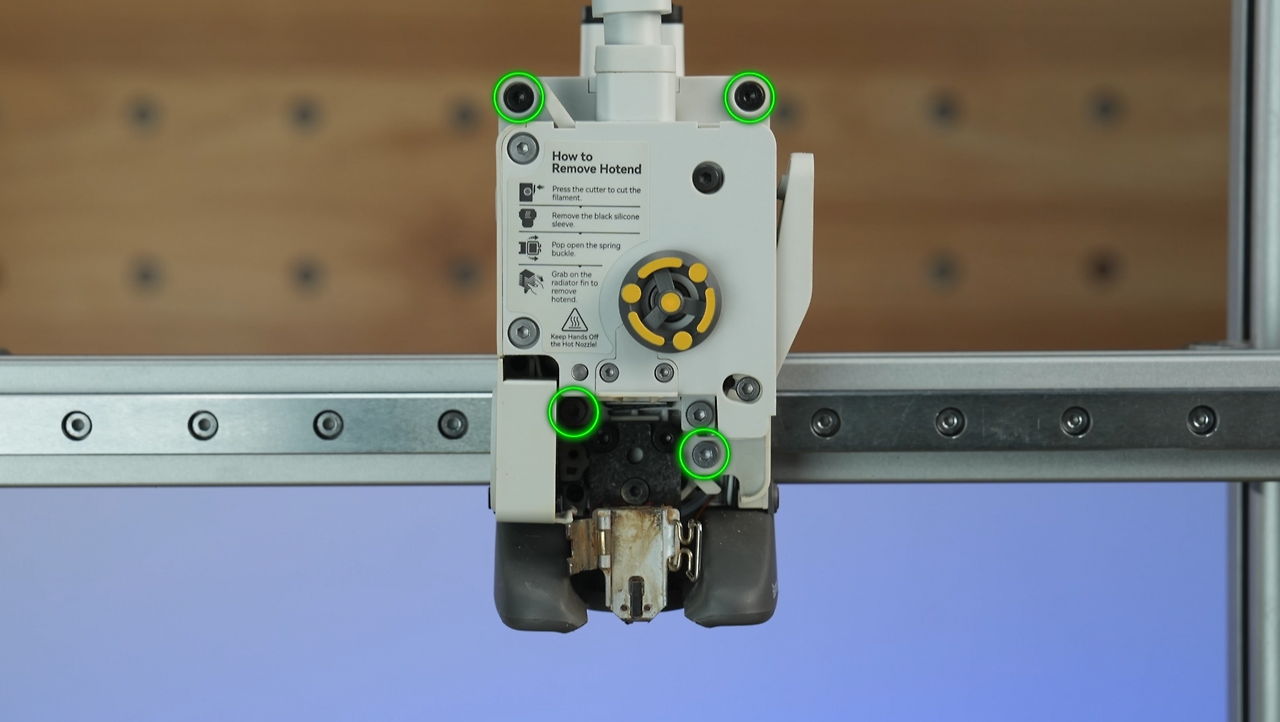

혹시나 싶어 hotend assembly 분해 도전

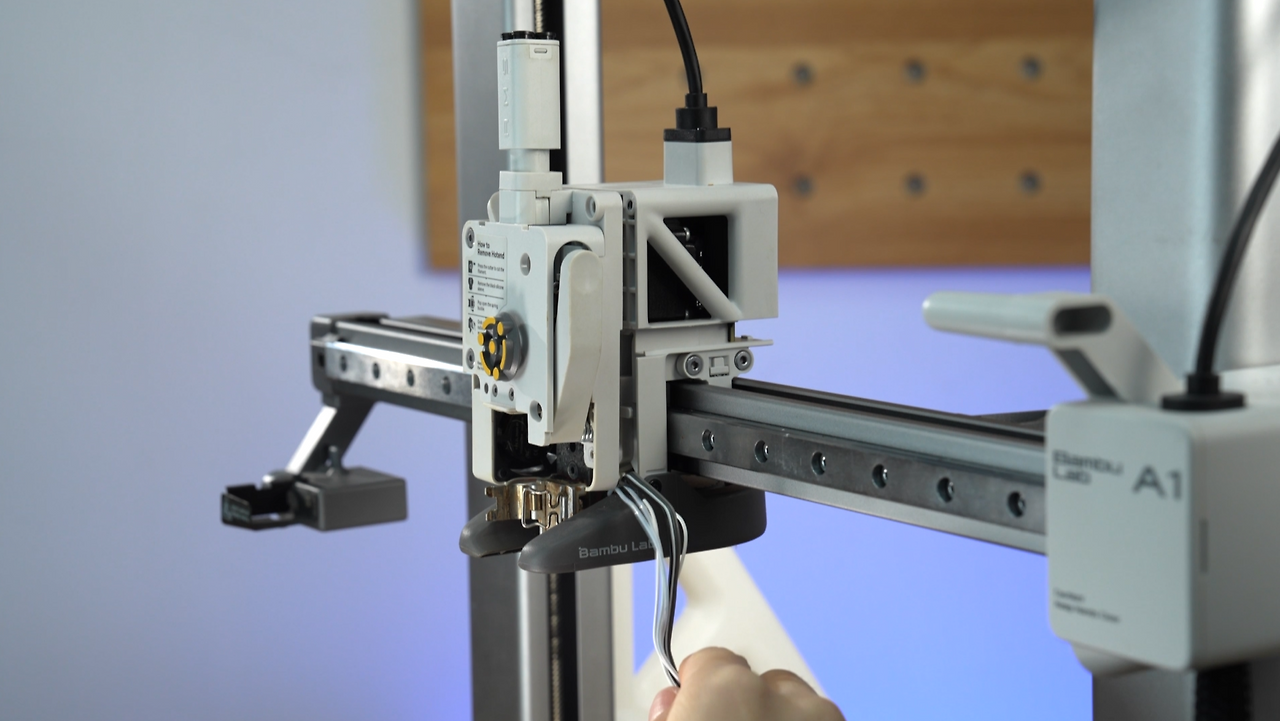

사진은 안찍어서 뱀부랩 자료로.



일단 검은 선 2개가 단선이다. 흰선은 히터용.

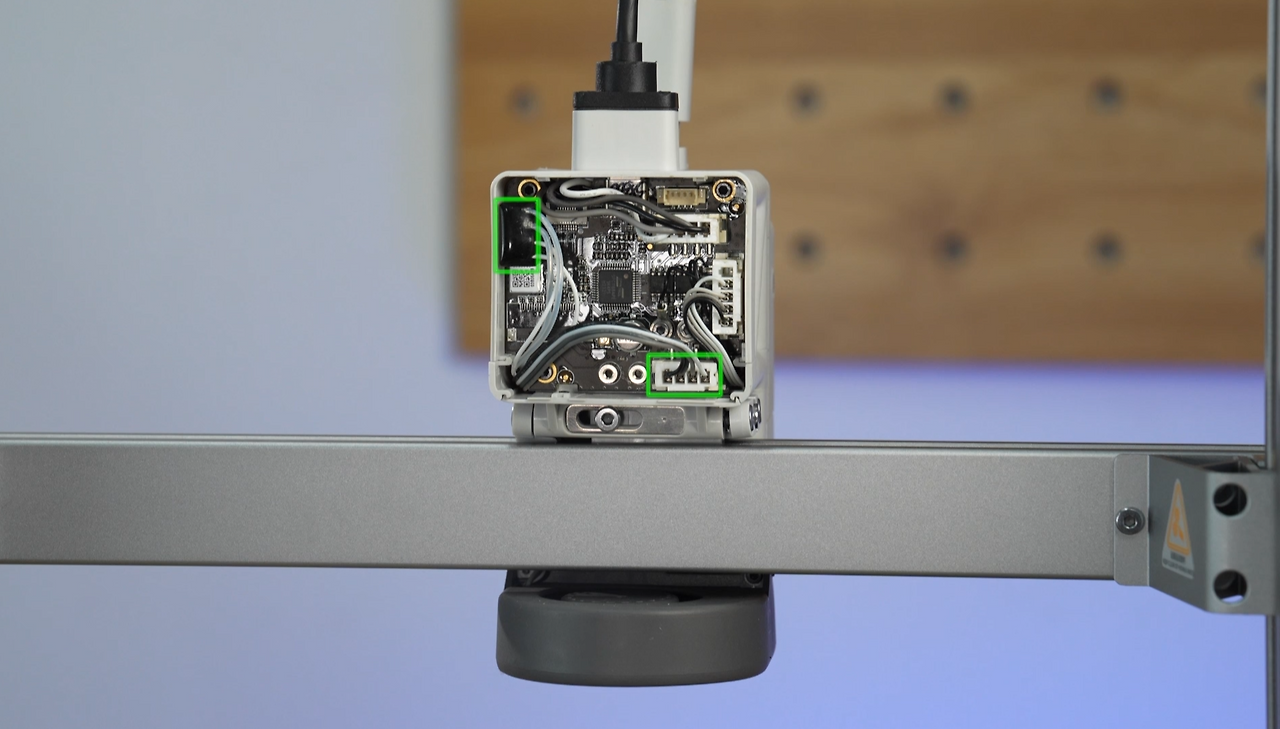

반대편 커넥터는 에폭시로 덮여 있어서 납땜으로 선을 교체할 수 없다.

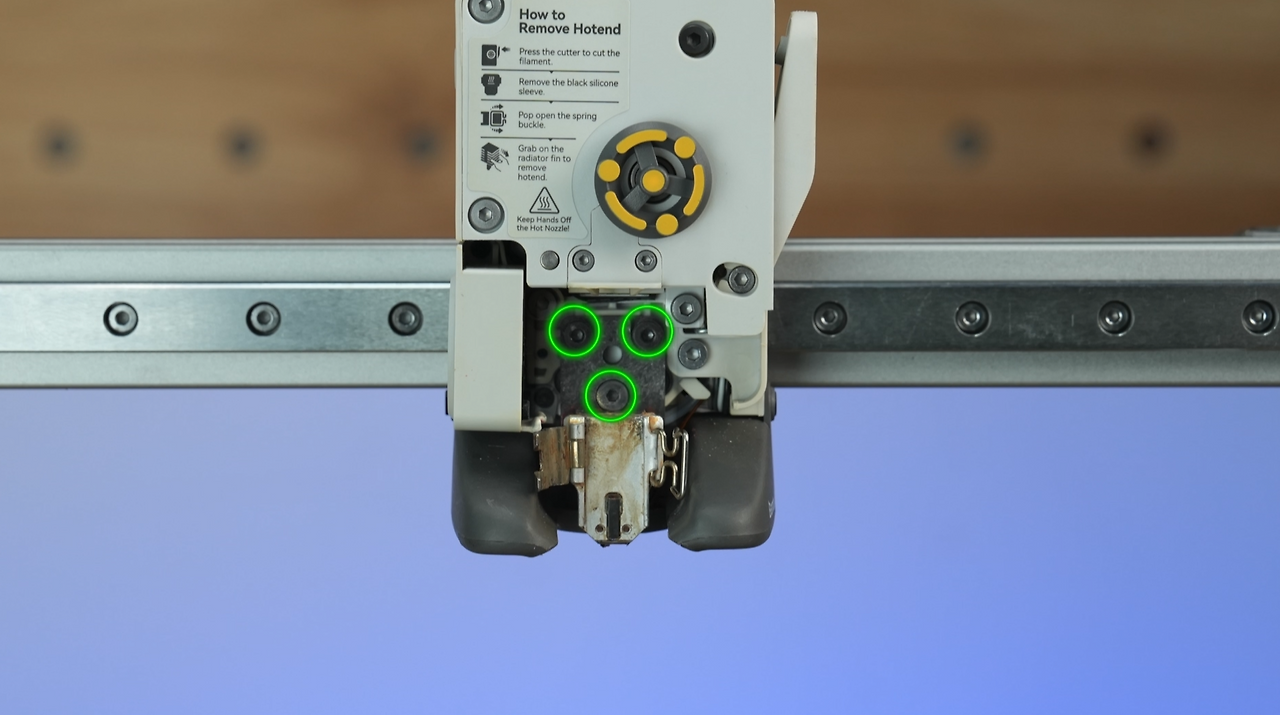

조그만 나사를 2개 풀면 구리로 되어 있는 부분을 제거할 수 있을 줄알았는데, ㄷ 자로 꺽여 있어서 펴다가 결국 끊어졌다.

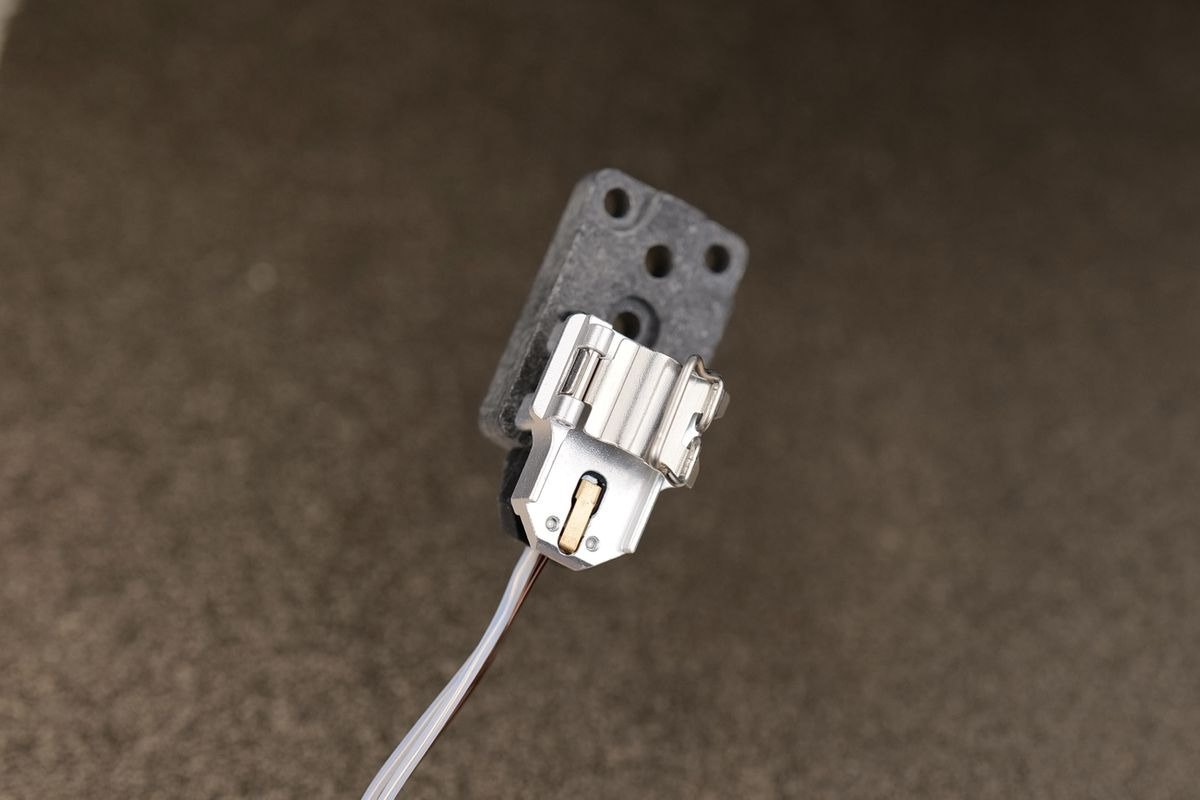

노즐 쪽 구리판을 제거하면 그 안에 일반 온도센서 보다 작은 유리관이 붙어 있다.



기존에 가지고 있던 24V 온도 센서를 붙이기로 결심.

1. 기존 센서 제거

2. 센서를 물고 있던 구리판을 펴기

3. 일반 센서의 구리선 부분과 어셈블리의 구리선을 납땜으로 연결

4. 구리판 밑에 유리관을 넣고 고정안되는 것은 알루미늄 테이브로 막음

5. 노즐 장착후 온도를 확인해 보면 정상 범위로 나타남

6. 오차는 모르겠지만, 프린트 해보면 정상적으로 출력되는 것 같음

7. 온도 측정은 온도조절 인두기로 확인해볼 예정

8. 현재는 배드 안착 문제가 있어서 출력하다가 멈춤 -> 노즐 온도 문제인지 불확실

---

2025.12.27

싸이클로이드 기어 출력하다가 문제 발생.

노즐 주변이 필라멘트 떡이됨.

제거하다가 센서, 히터선하고 붙어 있는 부분이 떨어져 나감.



원인을 추정해보면...

1. PC에서 출력 시작함

2. 아차! 빌드플레이트 뺐었지

3. 프린터에서도 플레이트 없다고 멈춤 (배드 온도 60)

4. 플레이트 장착후 일시정지 풀고 재 시작

5. 2시간 후 확인해보니 플레이트에는 아무것도 없고, 노즐은 떡이 됨

6. 프린터 주변에 첫번째 층으로 보이는 것들이 있음



플레이트 없을 때 배드 온도가 60도 였던 것으로 보면,

플레이트 장착후 온도가 떨어 졌을 것 같은데 충분한 온도가 아닐때 재실행 되면서

안착이 안된 것은 아닐까?



필라멘트가 노즐과 뒤쪽까지 덩어리로 붙어 있어 니퍼로 강제로 때었는데 여기서 문제.

녹이기도 힘든 상황이라 힘으로 했는데, 케이블이 붙어 있는 것은 생각 못했다.

노즐 실리콘 커버도 찢어짐

---

A1 Series Hotend Heating Assembly Replacement Guide | Bambu Lab Wiki

A1 Series Hotend Heating Assembly Replacement Guide





---

그냥 부품 교체가 쉽겠다 싶어서 검색

https://ko.aliexpress.com/item/1005009339940554.html?spm=a2g0o.tesla.0.0.526eYE5rYE5rWV&pdp_npi=6%40dis%21USD%21US%20%244.05%21US%20%243.70%21%21%21%21%21%402101590d17668094528625503edf92%2112000048804169657%21btfpre%21%21%21%211%210%21&afTraceInfo=1005009339940554__pc__c_ppc_item_bridge_pc_main__Cr2cNr7__1766809452991&gatewayAdapt=glo2kor

Bambu Lab A1/A1mini 핫엔드 장착 가열 어셈블리 Bambu Lab A1 Mini 용 원본 Bambulab A1 미니 액세서리 - AliExpre

OEM은 10$, 정품은 26$?

커넥터 모양이 조금 다르다?

---

파이토스에서 거의 4만원 ㅠㅠ

https://smartstore.naver.com/pythos/products/9973980009

뱀부랩 핫엔드 히팅블럭 부품 (A1 시리즈) : 파이토스
