[커피] GV1001 호퍼 3D 모델링

2025.12.17

밥솥 옆에 GV1001을 놓았는데 호퍼 높이 때문에 슬라이드가 걸린다.

호퍼를 빼면 센서가 있어서 그런지 화면에 경고가 계속 뜬다.

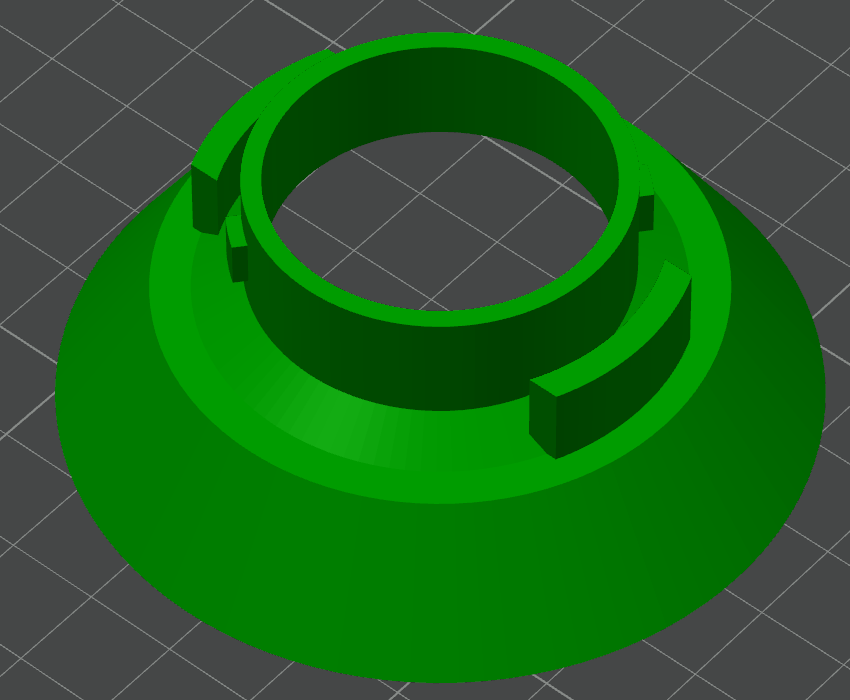

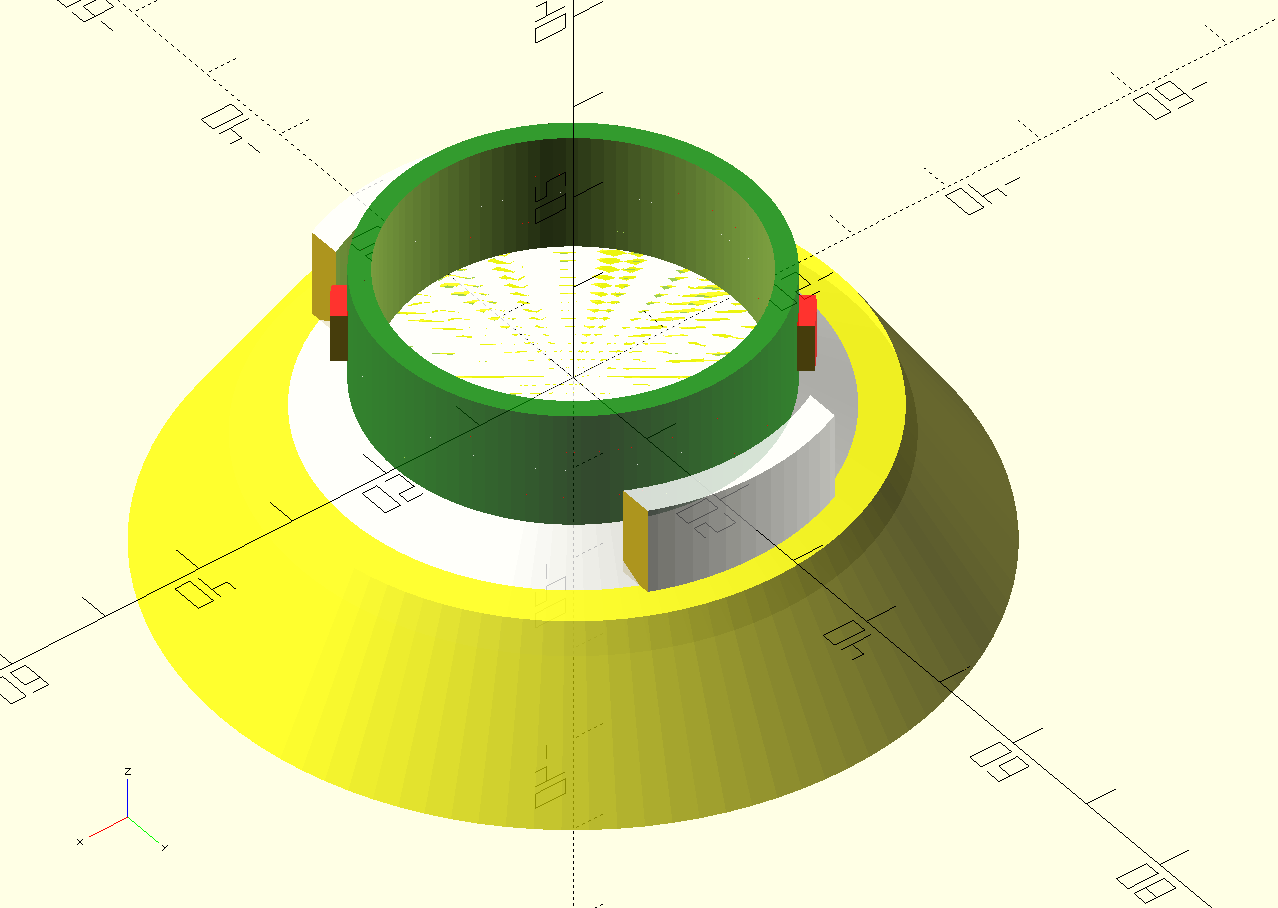

높이가 낮은 호퍼를 3D modeling.



module top(){
	difference(){
		translate([0,0,0]) color("green",0.8) cylinder(d=38, h= 12);
		translate([0,0,-1]) cylinder(d=34, h= 100);
    }

translate([0,0,3])
    intersection(){
	difference(){
		translate([0,0,0]) color("red",0.8) cylinder(d=38+1.5*2, h= 5);
		translate([0,0,-1]) cylinder(d=38, h= 100);
    }
    rotate([0,0,50]) cube([4,100,100], center=true);
    }

translate([0,0,-3])

    intersection(){
	difference(){
		translate([0,0,0]) color("white",0.8) cylinder(d=50, h= 6+3);
		translate([0,0,-1]) cylinder(d=50-3*2, h= 100);
    }
    cube([20,100,100], center=true);
    }
