[현미경] 25mm c mount 렌즈 구매

2025.10.23



현미경 렌즈들이 배율이 너무 높아서 낮을 것을 찾다가 구매

https://ko.aliexpress.com/item/1005009183188734.html?spm=a2g0o.order_list.order_list_main.10.70761802ykFCT7&gatewayAdapt=glo2kor

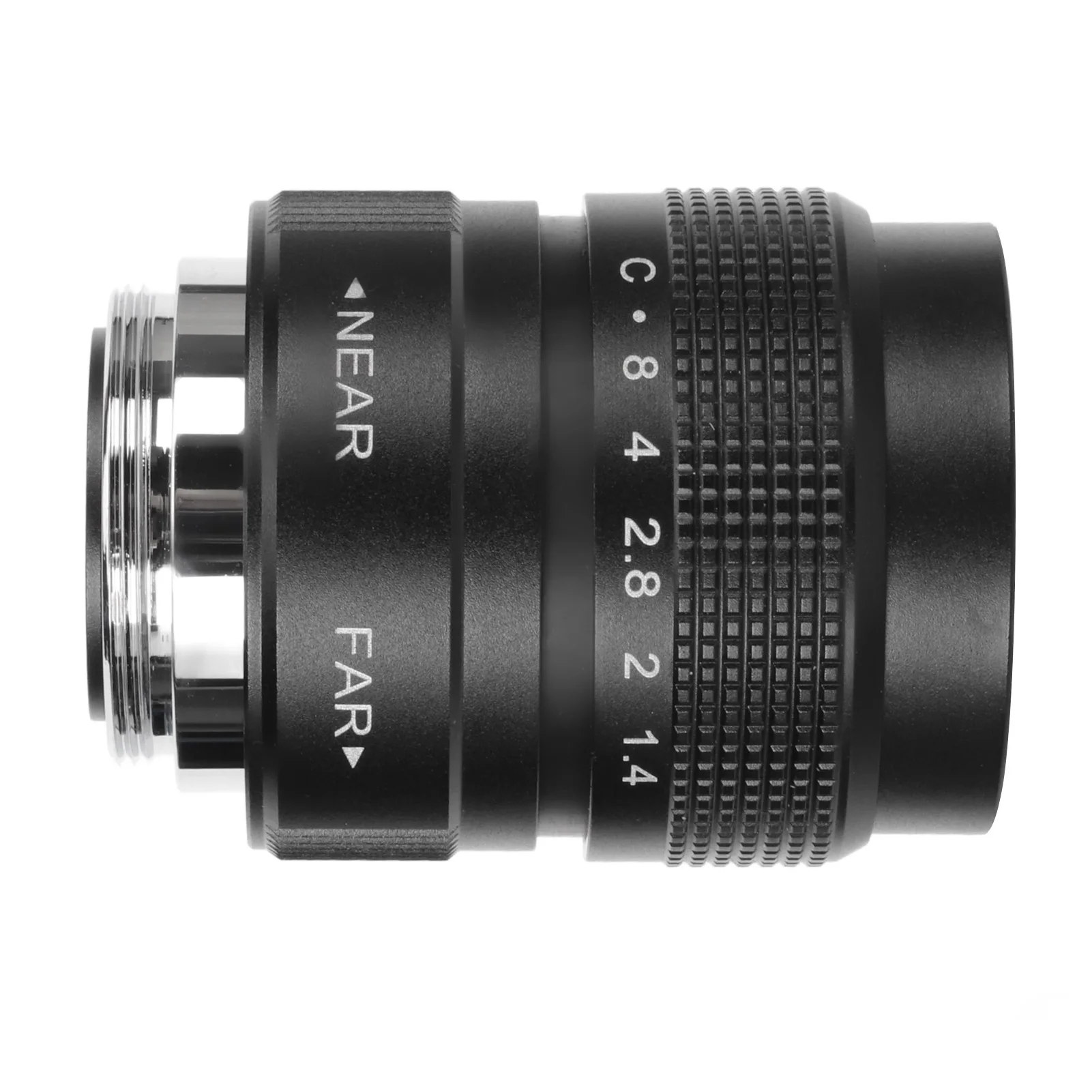

C 마운트 필름 렌즈 25mm F1.4 CCTV 렌즈 투명 효율적인 광 전도 C 마운트 카메라 렌즈 (바, 상점, 주차



렌즈가 도착해서 YIZHAN 48MP 카메라와 연결

초점링을 돌려도 초점이 안맞는다.

최소 초점거리 (30Cm) 문제인가 싶어 창밖을 찍어봐도 안된다.

열심히 AI 물어 보고 자료를 찾아봤는데.

결론은

카메라가 C-mount라고 했지만 C/CS 둘다 된다고 표시된 것을 보니 CS mount 같다.

그동안의 Zoom Lens는 C mount이지만 조절하면서 가능했던듯.

이 25mm 렌즈는 초점거리 변화 폭이 작은 것 같다.



📌 확인 방법

항목 정상 C-mount CS-mount (YIZHAN 가능성)

플랜지 초점 거리	17.526mm	12.5mm
렌즈 장착 시 초점	바로 맞음	5mm 간격 필요
어댑터 필요 여부	없음	C-to-CS 어댑터 필요
외형	동일한 나사산 사용 (1"-32 TPI)	동일

---

🛠️ 해결 방법

• 5mm C-to-CS 어댑터 링을 렌즈와 카메라 사이에 장착하면 안정적으로 초점을 맞출 수 있습니다.
• 또는, **CS-mount 렌즈(25mm)**를 사용하면 어댑터 없이 바로 초점이 맞습니다.

---

✅ 요약

• YIZHAN 48MP 카메라는 외형은 C-mount지만, 실제 플랜지 초점 거리가 CS-mount일 가능성이 높습니다.
• 5mm 간격을 두었을 때 초점이 맞는다면, 이는 CS-mount 카메라에 C-mount 렌즈를 장착한 전형적인 현상입니다.
• C-to-CS 어댑터 링을 사용하거나, CS-mount 렌즈로 교체하면 문제 해결됩니다.



일단 어댑터를 3D 프린터로 뽑고 추후 구매

https://ko.aliexpress.com/item/1005003040325193.html?spm=a2g0o.productlist.main.11.2eeat4J0t4J0IV&algo_pvid=b3f541ba-39f7-4b29-be3e-c0168adcafd8&algo_exp_id=b3f541ba-39f7-4b29-be3e-c0168adcafd8-10&pdp_ext_f=%7B%22order%22%3A%2298%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21USD%212.06%212.06%21%21%2114.59%2114.59%21%402140ed7717612017973232055eae20%2112000023402640132%21sea%21KR%21867586912%21X%211%210%21n_tag%3A-29919%3Bd%3Aedd7562f%3Bm03_new_user%3A-29895&curPageLogUid=aRtWNYZpsQPS&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005003040325193%7C_p_origin_prod%3A

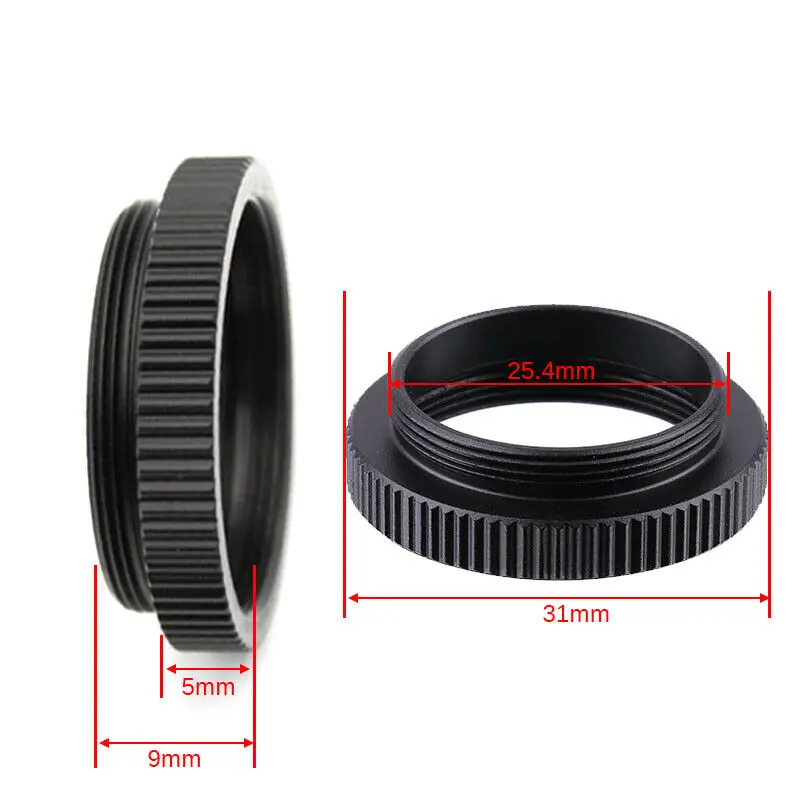

C-MOUNT 5mm 연장 튜브 어댑터 CCTV 렌즈용 C-CS 마운트 어댑터 스페이서 링 - AliExpress 30



---

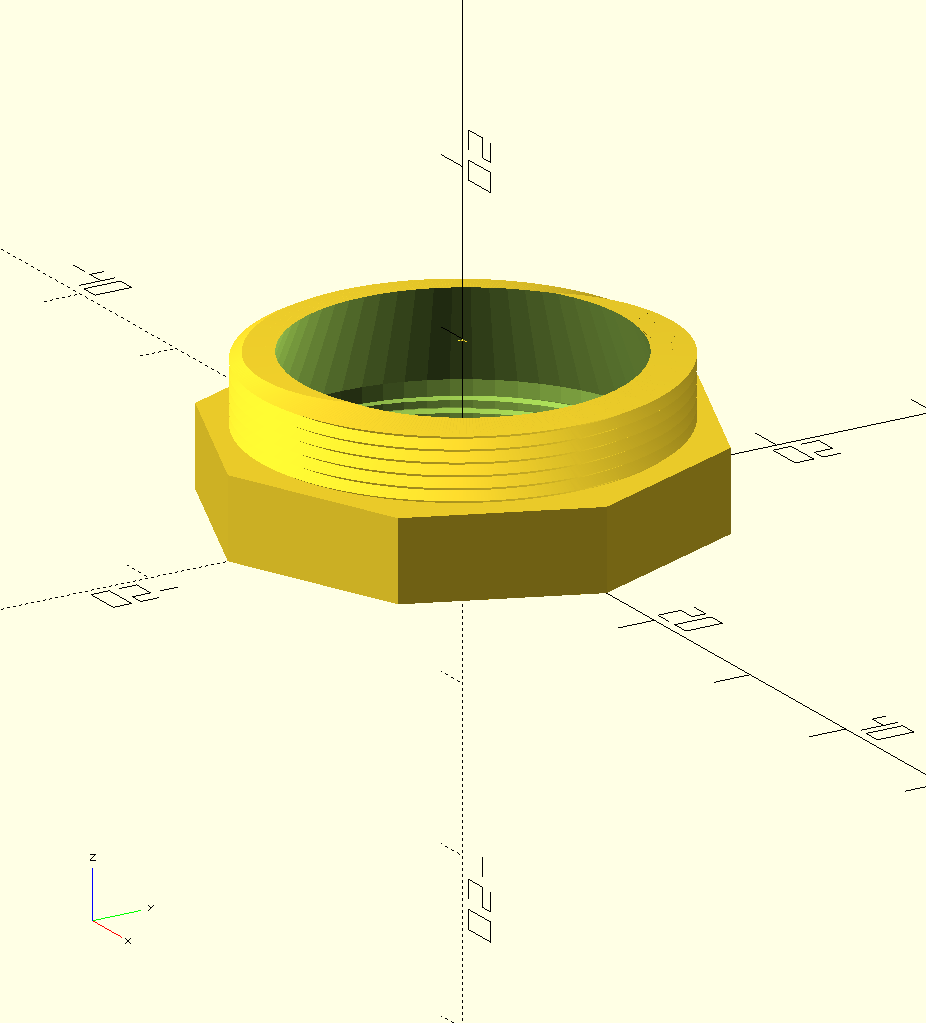

프린터로 뽑은 어댑터 끼우니 잘된다.

여러번 시행착오 끝에 최적값

use <threads.scad>;

lense_d = 40;
body_h = 5;
body_t = 1.2;

module body(){
translate([0, 0, 0]) cylinder(h=body_h, d=32, $fn=8);
translate([0, 0, body_h]) 	ScrewThread(outer_diam=25.4, height=5, pitch=0.75, tip_height = 0.75);
}

module top(){
difference() {
translate([0, 0, 0])    body();
//translate([0, 0, -1]) cylinder(h=30, d1=25.4, d2=25.4-3, $fn=64);
translate([0, 0,  2.9]) cylinder(h=5+2, d1=25, d2=20, $fn=64);
translate([0, 0, -1]) cylinder(h=4, d=25, $fn=64);
translate([0, 0, -1]) 	ScrewThread(outer_diam=25.4+0.2, height=4+1, pitch=0.75, tip_height = 0.75);
}
}



어탭터를 꽉 끼울 수록 최소 거리가 증가하고, 배율은 낮아 지는 듯 하다.

---

Ext 7mm: 최소 초점거리 217mm

Ext 높이	최소 초점 (카메라까지)	최소 화각
5mm	330mm	60mm
6mm	250mm	43mm
7mm	217mm	35mm
